Rangkaian Amplifier 3-6 Volt

Amplifier ini sanggup berjalan dengan memakai tegangan antar 3-6 Volt (DC), dengan daya penguatan  2W. Amplifier menyerupai ini memang sangat gampang dirakit alasannya yakni hanya memerlukan beberapa buah komponent saja dengan alat utama yaitu IC TDA7052.

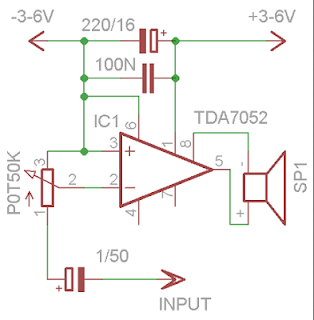

Amplifier menyerupai ini sanggup anda terapkan untukkeperluan audio portable dan banyak sekali keperluan yang memerlukan penguat audio dengan komsumsi voltase yang rendah. Arus sanggup teman ambil dari batre biasa 1,5 V (2 atau 3 buah). Untuk lebih jelasnya anda perhatikan saja gambar skematik berikut ini:

 ini sanggup berjalan dengan memakai tegangan antar  Rangkaian Amplifier 3-6 Volt
Dan berikut ini yakni bentuk IC TDA7052

 ini sanggup berjalan dengan memakai tegangan antar  Rangkaian Amplifier 3-6 Volt

Dan berikut ini gambar Diagram Block IC TDA7052

 ini sanggup berjalan dengan memakai tegangan antar  Rangkaian Amplifier 3-6 Volt

Dan ini data Pin/kaki dari IC TDA 7052
1.Vp (supply voltage)
2.IN (input)
3.GND1 (ground/signal)
4.n.c (not connected)
5.OUT1 (output1)
6.GND2 (ground/substrate)
7.n.c (not connected)
8.OUT2 (output2)
Sumber http://basis-elektro.blogspot.com/
